セラミックスや特殊ガラスに、φ0.3以上からご希望の穴径・ピッチで穴あけ加工が可能です。
平板だけでなくあらゆる形状の基材に正確な穴あけ・スリット加工が出来ます。
- 穴直径
- φ0.3以上
- 穴形状
- 丸、角、長穴、角度付
- スリット幅
- 0.2mm以上
- R形状
- R0.15以上

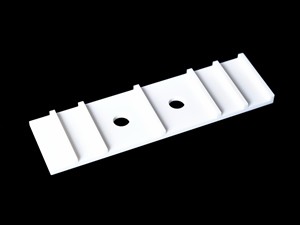

- 穴あけ加工 製作事例-7
- 素材 : セラミックス
- 加工のポイント :
・全面研削
・穴あけ 2ヶ所
・スリット 6ヶ所

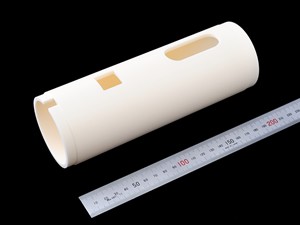

- 穴あけ加工 製作事例-8
- 素材 : セラミックスチューブ
- 加工のポイント :
・Oリング加工 1ヶ所
・スリット 1ヶ所
・角穴あけ 1ヶ所
・R付長穴あけ 1ヶ所

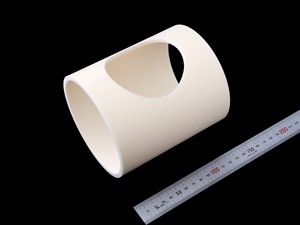

- 穴あけ加工 製作事例-9
- 素材 : セラミックスチューブ
- 加工のポイント :
・穴あけ 1ヶ所 φ80

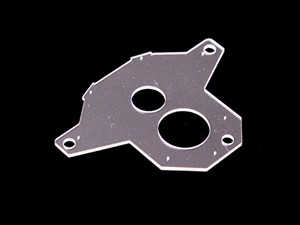

- 穴あけ加工 製作事例-10
- 素材 : 石英ガラス
- 寸法 : 厚み 1㎜
- 加工のポイント :
・全面研削
・穴あけ 7ヶ所 φ0.3
・穴あけ 3ヶ所 φ3
・穴あけ 1ヶ所 φ8 φ12

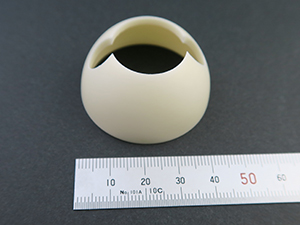

- 穴あけ加工 製作事例-11
- 素材 : セラミックスルツボ
- 加工のポイント :
・底部穴あけ 3ヶ所
