セラミックスや特殊ガラスに、φ0.3以上からご希望の穴径・ピッチで穴あけ加工が可能です。
平板だけでなくあらゆる形状の基材に正確な穴あけ・スリット加工が出来ます。
- 穴直径
- φ0.3以上
- 穴形状
- 丸、角、長穴、角度付
- スリット幅
- 0.2mm以上
- R形状
- R0.15以上

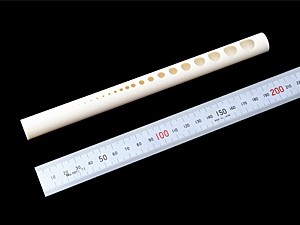

- 穴あけ加工 製作事例-1
- 素材 : セラミックスチューブ
- 寸法 : φ17 × φ13 × 205㎜
- 加工のポイント :
・穴あけ 26ヶ所
・穴径 φ0.35 ～ φ12

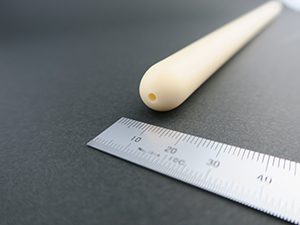

- 穴あけ加工 製作事例-2
- 素材 : セラミックス 保護管
- 加工のポイント :
・穴あけ 1ヶ所 φ2 封じ部中央

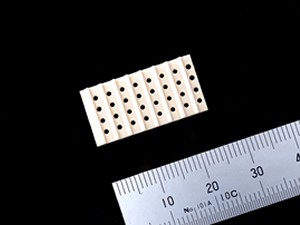

- 穴あけ加工 製作事例-3
- 素材 : セラミックス
- 寸法 : 幅13 × 長さ25 × 厚み2mm
- 加工のポイント :
・全面研削
・穴あけ 32ヶ所 φ1

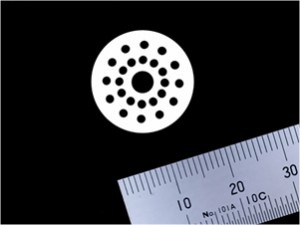

- 穴あけ加工 製作事例-4
- 素材 : セラミックス
- 寸法 : φ18 × 2㎜
- 加工のポイント :
・全面研削
・穴あけ 1ヶ所 φ4
・穴あけ 24ヶ所 φ1.5
・最小穴間 0.5㎜

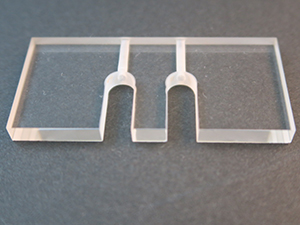

- 穴あけ加工 製作事例-5
- 素材 : 光学ガラス
- 寸法 : 65 × 30 × 5mm
- 加工のポイント :
・スリット 2ヶ所
・穴あけ 2ヶ所 φ12
・鏡面研磨 3面

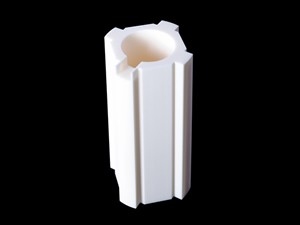

- 穴あけ加工 製作事例-6
- 素材 : セラミックス
- 加工のポイント :
・全面研削
